辅助生殖中心医用气体设计要点

行业新闻 / 2021-12-16 19:07:13
从使用目的、系统结构、管道材质等方面来看，生殖中心的医用气体实际上分属两种不同的类型。除了生命保障体系的医用气体系统之外，还有专业指向性更强的高纯气体系统。
经过与多位生殖中心专家探讨、沟通生殖中心医用气体的设计和施工，笔者及所在团队对辅助生殖中心的医用气体设计要点做了一次总结，呈与大家，疏漏之处，敬请指正。

第一部分

生命保障体系的医用气体系统

（一）生殖中心生命保障气体
这一类型的医用气体适用于规范GB50751，鉴于该类的设计已经为广大专业团队所周知，故不复赘述。
（二）生殖中心生命保障气体的布置设计要点
  1. 胚胎移植室（ET）：需在墙面设置氧气、负压吸引、压缩空气（其中压缩空气为选配项，也可不予设计）等气体终端各一组。如配置吊塔，吊塔上除需设置上述气体种类外，还需设置麻醉废气排放。
  2. 取卵室（OPU）：需在墙面设置氧气、负压吸引、压缩空气（其中压缩空气为选配项，也可不予设计）等气体终端各一组。如配置吊塔，吊塔上除需设置上述气体种类外，还需设置麻醉废气排放。
  3. 人工授精手术室（IUI OR）：需在墙面设置氧气、负压吸引、压缩空气（其中压缩空气为选配项，也可不予设计）等气体终端各一组。如配置吊塔，吊塔上除需设置上述气体种类外，还需设置麻醉废气排放。
  4. 宫腔镜手术室（HS OR）：需在墙面设置氧气、负压吸引、压缩空气（其中压缩空气为选配项，也可不予设计）等气体终端各一组。如配置吊塔，吊塔上除需设置上述气体种类外，还需设置麻醉废气排放。
  5. 恢复室（POR）：每床应至少设置一只氧气终端，也可每床选配负压吸引及压缩空气终端各一只。

第二部分

高纯气体系统

（一）生殖中心高纯气体
生殖中心用到的高纯气体有三种，均为培养箱所需，皆用钢瓶提供气源：纯度为99.999%的二氧化碳；纯度为99.999%的氮气；高纯三元混合气，配比为90％高纯二氧化碳+5％高纯氧气+5％高纯氮气。
（二）生殖中心高纯气体管道及配件材质


生殖中心高纯气体管道系统建议采用SUS316L/BA级/无缝不锈钢洁净管。不锈钢BA管——Bright Annealed Tube，它是经保护气氛热处理（Bright Annealed）的不锈钢管的简称，又被称为不锈钢光亮退火管。生殖中心高纯气体管道尤其需要注意其清洁程度。
生殖中心高纯气体管道系统不可采用铜及铜合金管道。这是因为铜离子对精子和胚胎有毒性作用，会导致细胞蛋白质产生异变，所以不可使用。当然，学术界也有不同的声音，他们认为总的来说铜离子对胚胎的关碍不大。但是，一定浓度的铜离子对某些动物的胚泡发育存在一定的抑制作用，这是已经得到实验证实了的。考虑到生殖中心一旦发生类似事故，就可能使得世界上诞生一个存在先天不足的婴儿，那么在此事上，我们无论多么小心都不为过。
相应的，生殖中心高纯气体管道系统的配件也不可使用铜及铜合金材质，而需尽量采用SUS316L不锈钢材质。
（三）生殖中心高纯气体管道的连接工艺
高纯气体管道的连接推荐使用不锈钢卡套式管件进行连接，该方式不需焊接，气密性也符合要求，系统的扩展性更是无可匹敌——但不锈钢卡套式管件价格相当昂贵。
如出于降低成本的考虑，采用焊接连接方式，则应采用自动焊机进行自动氩弧充氮保护焊，原则上不建议采用手工氩弧充氮保护焊。
（四）生殖中心高纯气体汇流排


高纯气体汇流排建议采用全自动切换型或者半自动切换型。同样的，钢瓶的数量应能保证不少于3D的供给量。
它与生命保障体系的医用气体汇流排主要有两点不同：
  1. 生命保障体系的医用气体汇流排多为黄铜材质，而高纯气体汇流排全部采用不锈钢材质。
  2. 高纯气体汇流排一定配有放空接口。更换钢瓶后，高压软管内残留的部分空气可通过此口排放掉，以免影响管路系统内的气体纯度。
（五）高纯气体控制终端
高纯气体的控制终端的输出压力一般为0.1~0.15 MPa，其型式构造也与生命保障体系的医用气体终端有所不同：
  1. 高纯气体控制终端均采用不锈钢材质。
  2. 高纯气体控制终端附带控制阀门。

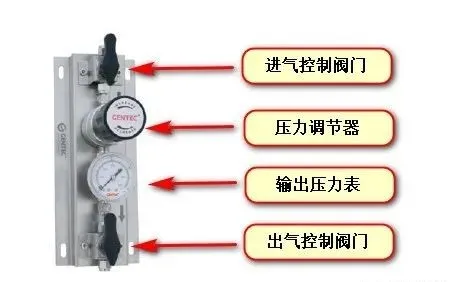

  3. 最大的不同点，是高纯气体控制终端还附带减压调压器及压力表，可轻松应对不同类型培养箱对压力的不同需求。
（六）生殖中心生命高纯气体的分布设计要点
  1. 体外授精实验室（IVF Laboratory）：其胚胎培养区为用气大户，二氧化碳、氮气（其中氮气为选配项，也可不予设计）、三元混合气等各种高纯气体需从主管路分开，各自引向培养箱的箱位处。这里可以有两种设计思路：
        a）  二氧化碳、氮气引至二氧化碳培养箱位置；而三元混合气引至三气培养箱位置。
        b）  无论采用哪种培养箱，二氧化碳、氮气、三元混合气这几种气体均引至培养箱位置。
  2. 精液处理室（Semen Processing Room）：至少需设置二氧化碳（可选配氮气或/及三元混合气），引至培养箱位置。
  3. 人工授精实验室（IUI Laboratory）：至少需设置二氧化碳（可选配氮气或/及三元混合气），引至培养箱位置。
（七）其他
  1. 高纯气体系统的管道口径是由其覆盖的诸多培养箱的流量及压力需求确定的。
  2. 如同生命保障体系的医用气体一样，高纯气体系统也应设置压力监测及报警装置。
  3. 高纯气体控制终端的输出端有多种型式，培养箱接口的型式决定了控制终端的输出端具体采用哪种型式。多数情况下，培养箱接口采用的是8*5的软管，那么，控制终端的输出端也大都采用与之对应的宝塔型接口。
